Anatomía de un motor: corazón

Ha llenado su tanque con nuestro combustible de alto rendimiento Shell V-Power Nitro+ sin plomo , diseñado para trabajar al instante en su motor. Pero, ¿qué sucede ahí dentro? ¿Cómo funciona todo?

Todo se basa en el control. El ciclo de cuatro tiempos que actúa en el motor no ha variado prácticamente nada en los últimos 100 años. Sin embargo, los pormenores son muy diferentes. En la actualidad, la finalidad es obtener el máximo nivel de energía con el mínimo volumen de combustible posible.

De modo que, ¿cuáles son exactamente las innovaciones que hacen que el actual motor de gasolina de cuatro tiempos sea tan avanzado?

Distribución de válvulas variable

En el pasado, las válvulas de admisión y escape se abrían y cerraban en tiempos establecidos, dictando las características y el rendimiento del motor. Pero si se altera el momento en que las válvulas se abren y cierran, se obtiene un motor capaz de desarrollar altas velocidades que no comprometa la capacidad de tracción a baja velocidad.

La distribución de válvulas variable se logra modificando la posición de rotación del árbol de levas de admisión con relación al árbol de levas de escape.

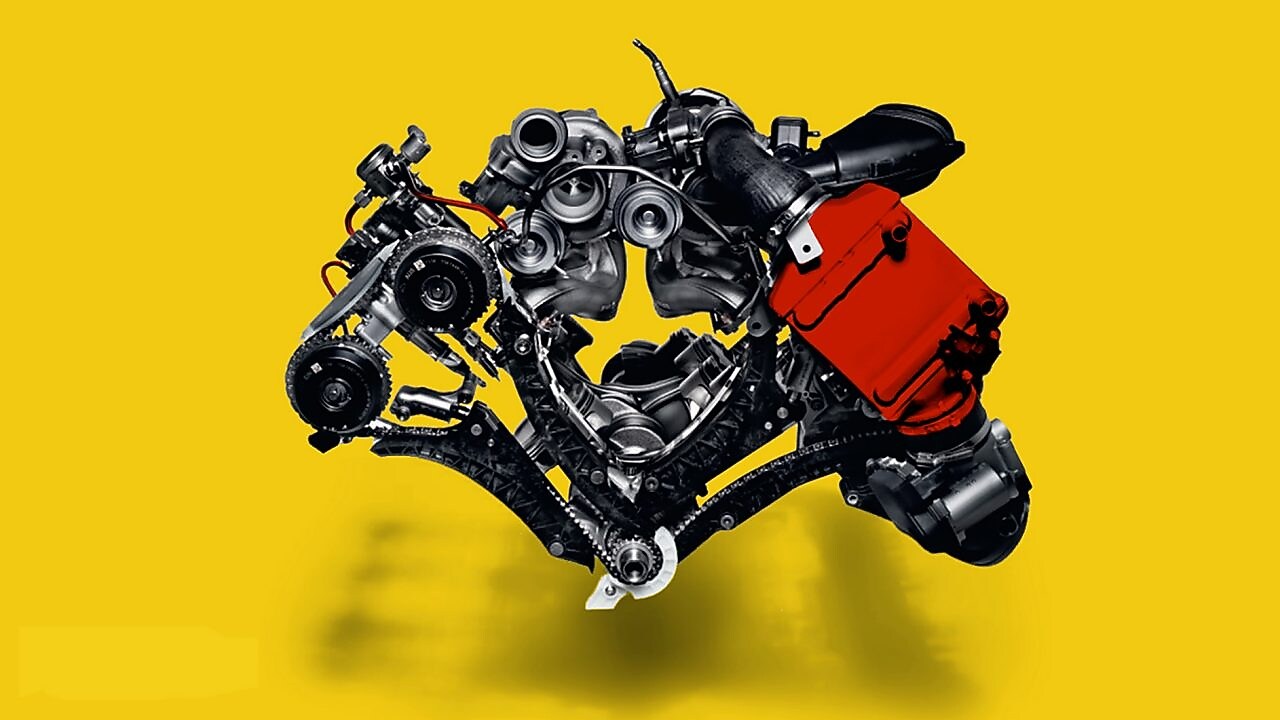

Maquinaria de turboalimentación con fondo amarillo

Valvematic, Valvetronic, MultiAir y más

A continuación, cambiamos el grado de apertura y el tiempo durante el cual las válvulas permanecen abiertas. La mejor forma de modificar el grado y la duración de la apertura es hacerlo de forma continua dentro de un amplio margen.

No es necesario utilizar un regulador. Si a cambio utilizamos las válvulas de admisión para controlar el flujo de aire —mediante la alteración de su grado de apertura—, eliminaremos uno de los principales obstáculos al paso de aire.

Los fabricantes habían pasado años diseñando sistemas que permitieran abrir la válvula de forma electrónica o hidráulica, sin las limitaciones del árbol de levas. Consiguieron finalmente su objetivo en 2009, con la creación del motor MultiAir, capaz de desarrollar una tracción potente con bajas velocidades y revolucionar como un auto de carreras sin comprometer el rendimiento.

Y ahora viene lo más inteligente: una válvula solenoide eléctrica purga parte del caudal de aceite en el conducto hidráulico según sea necesario, hasta 60 veces por segundo, dejando el resto para abrir la válvula de admisión. Se trata probablemente el mayor avance de los últimos 100 años en el diseño del motor de pistón.

Inyección directa

Con la inyección directa, el combustible se lanza directamente al cilindro. Con un bajo nivel de carga, puede lanzarse justo antes de que se genere la chispa, cerca de la parte superior de la carrera de compresión. Se puede inyectar menos combustible del que el volumen total de aire teóricamente necesita y, aun así, lograr una combustión adecuada.

En el funcionamiento a alta potencia, el combustible se inyecta en la carrera de inducción, como con la inyección indirecta. De este modo se dispone de tiempo para inyectar más combustible, refrigerando el aire a medida que penetra en el cilindro. Esto significa que la mezcla puede comprimirse más sin sobrecalentarse.

Turboalimentación

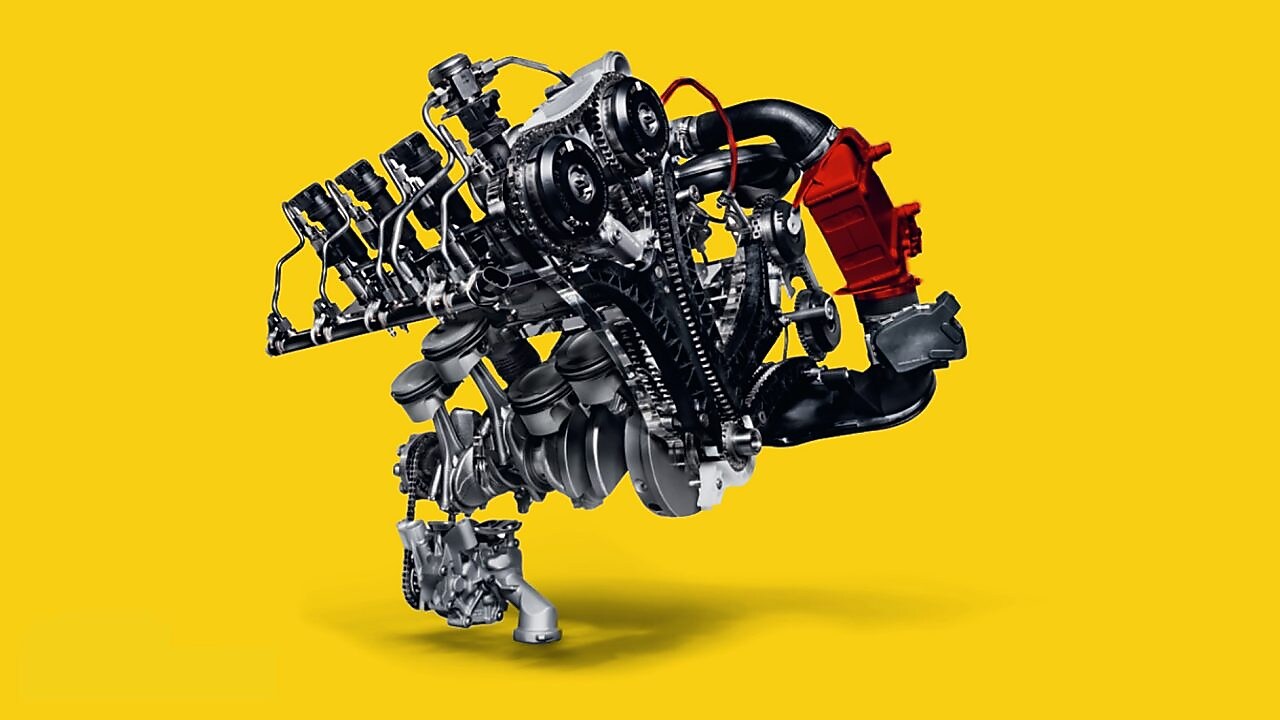

Un turboalimentador tiene una turbina que utiliza la energía desperdiciada del flujo de gases de escape para accionar un compresor de aire, y es lo más parecido a un elevador de potencia que se pueda conseguir. El turbo comprime el aire y lo fuerza a entrar en el motor, de modo que pueda comprimirse un mayor volumen en cada cilindro para obtener una mayor potencia.

Protéjalo con Shell

Toda la tecnología mencionada hasta el momento está relacionada con el ciclo de cuatro tiempos, pero los motores modernos pueden ahorrar energía de muchas otras formas. La fricción es la enemiga de la eficiencia, de modo que, cuanto más fácilmente puedan moverse los componentes de un motor, mejor funcionará.

El aceite Shell no solo lubrica el motor, sino que también lo limpia de depósitos dañinos mediante unos ingeniosos agentes limpiadores activos. Puede consultar qué aceite ofrece la máxima protección a su motor utilizando la herramienta Shell LubeMatch.

Los tiempos, en cuatro sencillos pasos

Paso 1

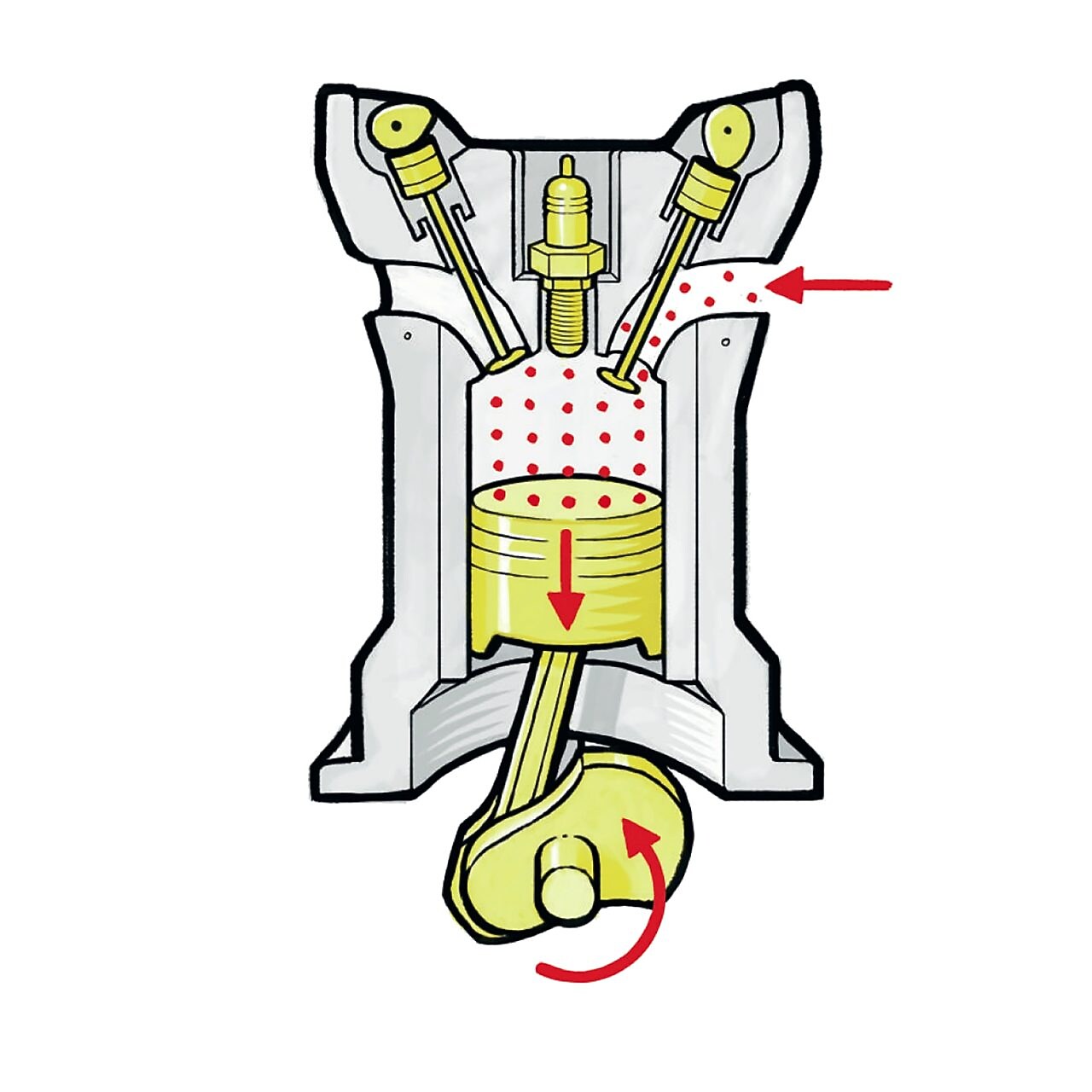

Veamos cómo funciona un motor de gasolina convencional de cuatro tiempos con inyección de combustible en puerto.

1. La válvula de admisión se abre cuando el pistón está a punto de descender, succionando la mezcla de combustible y aire.

Paso 2

Anatomía de un motor donde se muestra el pistón subiendo para comprimir la mezcla de combustible y aire

2. Con ambas válvulas cerradas, el pistón se eleva y comprime la mezcla de combustible y aire.

Paso 3

Anatomía de un motor donde se muestra la mezcla de combustible y aire entrando en ignición por la acción de la bujía

3. Justo antes de que el pistón llegue arriba, la mezcla de combustible y aire entra en ignición por la acción de la bujía.

Paso 4

Anatomía de un motor donde se muestra el tubo de escape abriéndose para expulsar los gases quemados
